數控加工中心自動換刀裝置的用途是按照加工需要自動地*換裝在主軸上的刀具。自動換刀裝置是一套獨立、完整的部件。　　

　　１．自動換刀裝置的形式
       自動換刀裝置的結構取決于數控加工中心的類型、工藝范圍及刀具的種類和數量等。自動換刀裝置主要有回轉刀架和帶刀庫的自動換刀裝置兩種形式。　　

　　帶刀庫的自動換刀裝置由刀庫和機械手組成，是多工序數控機床上應用址廣泛的換刀裝置，其整個換刀過程較復雜。首先把加工過程中需要使用的全部刀具分別安裝在標準刀柄上，在機外進行尺寸預調后，按一定的方式放入刀庫；換刀時，先在刀庫中進行選刀，并由機械手從刀庫和主軸上取出刀具，在進行刀具交換之后，將新刀具裝人主軸，把舊刀具放回刀庫。存放刀具的刀庫具有較大的容量，它既可以安裝在主軸箱的側面或上方，也可以作為獨立部件安裝在機床以外。　　

　　２．刀庫的形式
       刀庫的形式很多，結構各異。數控加工中心常用的刀庫有鼓輪式和鏈?zhǔn)絻煞N。　　

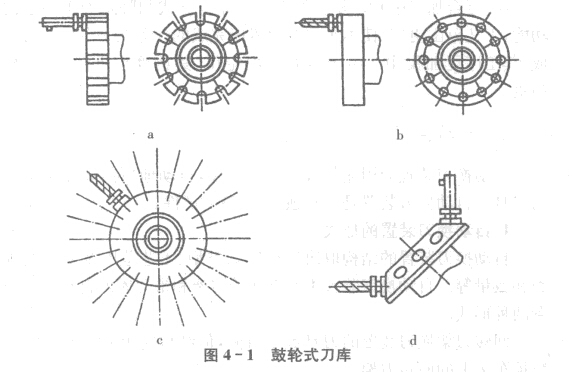

　　數控加工中心鼓輪式刀庫的結構簡單、緊湊，應用較多，一般存放刀具不超過３２把。如圖４一Ｉ所示。

　　

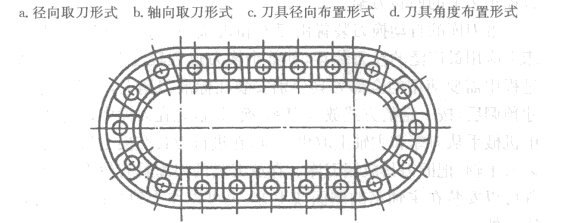

　　數控加工中心鏈?zhǔn)降稁?kù)多為軸向取刀，適用于要求刀庫容量較大的數控機床。　

　　如圖４一２所示。

　　

　　３．換刀過程自動換刀裝置的換刀過程由選刀和換刀兩部分組成。選刀即是刀庫按照選刀命令（或信息）自動將要用的刀具移動到換刀位置，完成選刀過程，為下面換刀做好準備。換刀即是把主軸上用過的刀具取下，將選好的刀具安裝在主軸上。
