1510龍門加工中心技術參數
HLC1510龍門加工中心 | 規 格 |
工作臺規格（長×寬） | 1600mm*800mm |
工作臺最大載重 | 3000 kg |
X坐標行程 | 1500 mm |
Y坐標行程 | 1100 mm |
Z坐標行程 | 800mm |
兩立柱之間最大寬度 | 1100 mm |
主軸端面到工作臺距離 | 150mm-950mm |
X/Y滾柱重載線軌 | 55mm |
Z軸硬軌 | 矩形內定位結構 |
X、Y、Z切削速度 | 1～6000 mm/min |
X、Y、Z快速進給速度 | 18/18/14 m/min |
主軸轉速范圍 | 50～6000 r/min |
主軸錐孔 | BT50-150mm |
主軸伺服電機 | 15/18.5KW |
工作臺T型槽（槽數×槽寬×槽距） | 5×22×150mm |
定位精度 | 500/±0.008mm |
重復定位精度 | 500/±0.006 mm |
數控系統 | 臺灣新代/日本發那科 |
氣源壓力 | 0.5-0.8 MPa |
機床輪廓尺寸 約 （L×W×H） | 5200mm*3200mm*3200mm |
機床重量(約) | 15T |

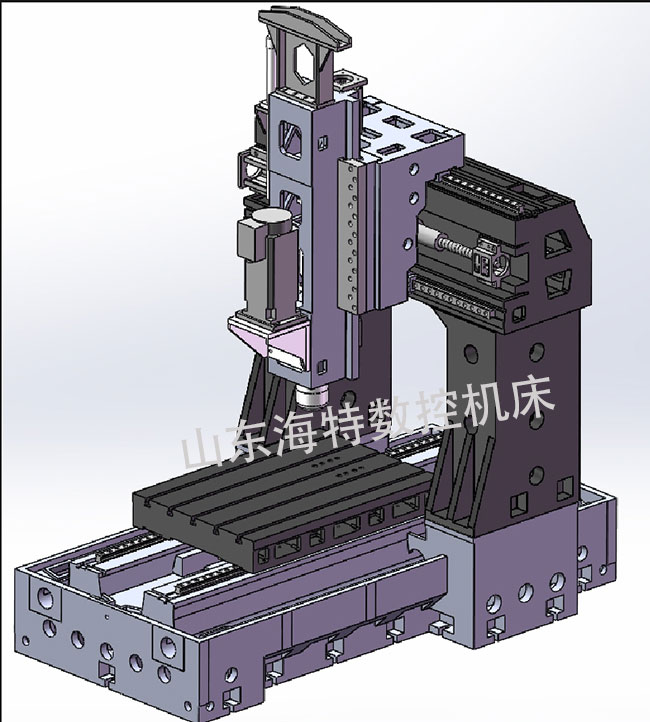

HLC1510小型龍門加工中心結構：
1.龍門機體采用獨創的三維邊境結構設計，經有限元分析，使機體結構得到最大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
2.龍門底座采用蜂窩交錯式加強筋設計，全系龍門機床的底座寬度都保持與工作臺寬度一致，使其結構更加穩定。
3.龍門立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
4.龍門橫梁采用我們獨創的“駝背”式立柱設計，能有效的防止龍門橫梁變形下垂。
5.龍門工作臺采用“蜂箱式”設計，提高了工作臺厚度，增加了工作臺剛性，使之承載更大更穩。
6.龍門滑座為45°階梯斜軌設計，承載與導向的直線導軌不對稱排列使其分工各有不同，最大程度減少Z軸重量對龍門橫梁的影響，又提高了整個Y軸的精度。
7.龍門滾珠絲杠為外循環插管式螺母為加長型設計，有效防止絲杠過長造成的下垂問題。滾珠絲杠兩端采用預配鎖緊螺母結構，有效的防止了鎖緊螺母的松動。
8.龍門外防護采用四開門設計，兩側為推拉門，前后為貫通式對開門，極大方便客戶上下工件。龍門橫梁有樓梯式檢修平臺，極大方便對Z、Y軸的檢測維修與保養。
