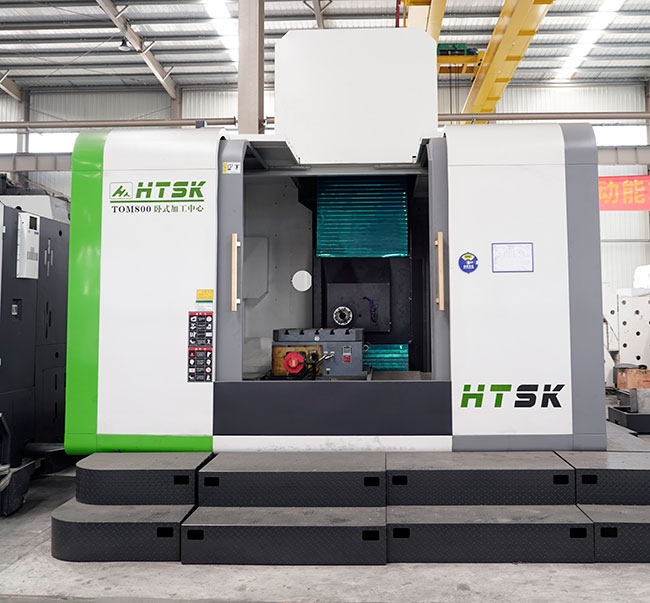

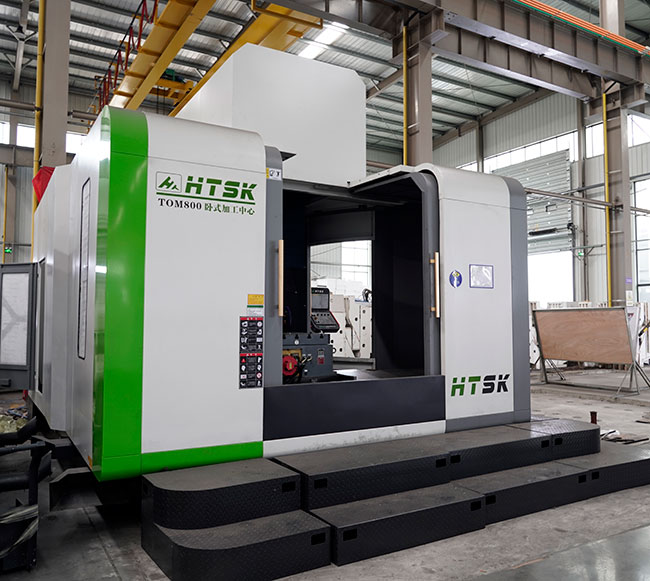

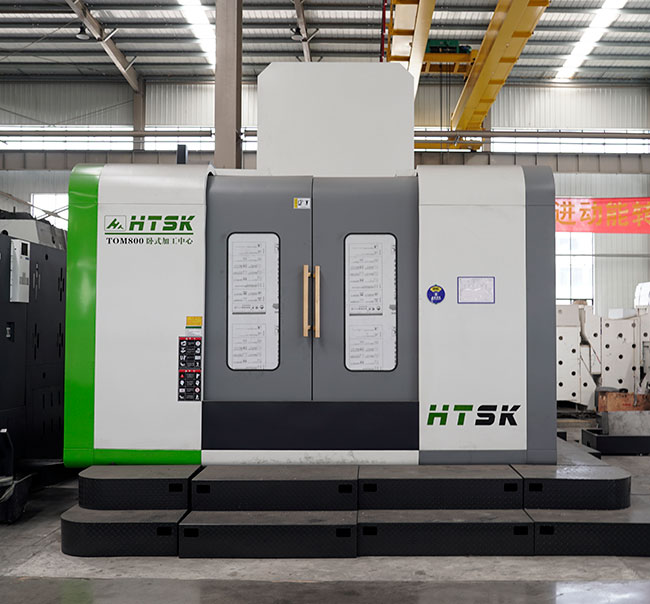

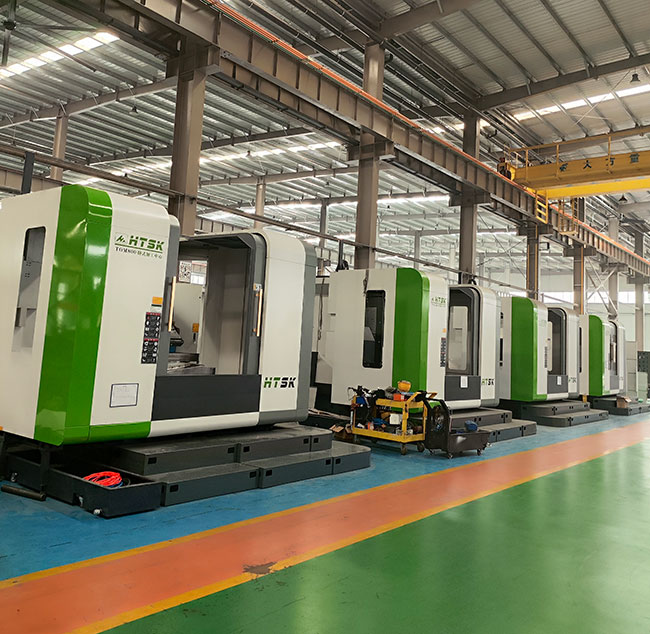

TOM800臥式加工中心結構：
1.床身采用倒T型結構，重心低且底座寬大，提升了機床的整體剛性和抗震性，尤其適合重切削和大扭矩加工。
The bed adopts inverted T-shape structure with low center of gravity and wide base, which improves the overall rigidity andvibration resistance of the machine, especially suitable for heavy cutting and high torque machining.
2.主軸水平放置(臥式)，配合自動換刀系統(如鏈?zhǔn)降稁?，可實現多面連續加工，減少工件裝夾次數，提高效率。
The spindle is placed horizontally (horizontal), together with the automatic tool change system (such as chain tool changer)it can realize multi-face continuous machining, reduce the number of workpiece clamping times and improve efficiency.
3.采用高剛性線性導軌或貼塑導軌，搭配預拉伸滾珠絲杠，確保長時間加工中的定位精度(通常可達士0.005mm以內)。
Adoption of high rigidity linear guideway or plasticized guideway with pre-tensioned ball screw ensures positioning accuracy(usually within +0.005mm) during long time machining.
TOM800臥式加工中心參數：
TOM800 | 規 格 |
數控工作臺規格 | 工作臺面積 800 mm′800mm |
X坐標行程 | 1400mm |
Y坐標行程 | 900mm |
Z坐標行程 | 1200mm |
主軸中心線到工作臺面距離 | 0-900mm |
主軸鼻端至工作臺中心距離 | 150-1350mm |
X重載線軌 | 兩條滾柱強力線軌 線軌直徑55mm 線軌滑座加寬加大 |
Y重載線軌 | 三條線軌 結構支撐為：兩條主承載線軌 一條支撐線軌 兩條線軌直徑65mm滾柱 一條線軌直徑55mm滾珠 |
Z軸重載線軌 | 四條線軌 結構支撐為：兩條主承載線軌 兩條支撐線軌 兩條線軌直徑65mm滾柱 兩條條線軌直徑55mm滾珠 |
XY絲杠 | Φ55mm |
Z絲杠 | Φ63mm |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 15m/min |
Z快速進給速度 | 12m/min |
主軸轉速范圍 | 50～6000 r/min |
主軸錐孔 | BT50φ190mm |
數控系統FANUC | 日本發那科 |
主軸電機 | 15/18.5KW |
重復定位精度 | 300mm/±0.005mm |
定位精度 | 300mm/±0.0075mm |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | 6100x5900x4000mm |
整機重量（約） | 21000kg |
